Устройства, улучшающие эффективность работы гребных винтов

Судовые гребные винты изготавливают из антикоррозионных материалов, поскольку они работают в морской воде, являющейся катализатором коррозии. Материалами, используемыми для изготовления гребных винтов, являются алюминиевые сплавы и нержавеющая сталь. Другие используемые материалы - это сплавы никеля, бронзы и алюминия, которые на 10-15% легче других материалов и имеют более высокую прочность.


Процесс изготовления гребных винтов  включает   крепление определенного числа лопастей на ступице с помощью сварки, или же винт изготавливается из единой поковки. Кованые лопасти более надежны и обладают большей прочностью, но являются более дорогостоящими, по сравнению со сварными лопастями. При вращении в водной среде, за счет разности давлений на кромках лопастей, гребной винт создает упор, движущий судно.


Такой вид движителей, как гребные винты, постоянно развивается и усовершенствуется. Но сначала рассмотрим классификацию традиционных гребных винтов. Классификацию гребных винтов можно представить в следующем виде.

Гребные винты классифицируются по ряду факторов.


А) Классификация по количеству лопастей:

Количество лопастей гребного винта может варьироваться от трех до четырех и иногда даже до пяти. Однако наиболее частым случаем является наличие у винта трех или четырех лопастей.


Теоретически, наивысшей эффективностью обладал бы винт с двумя лопастями. Но из соображений прочности и необходимости выдерживать высокие нагрузки на судах не используются двухлопастные гребные винты.


Трехлопастной гребной винт


• Стоимость изготовления ниже, чем у других типов гребных винтов

• Обычно изготавливаются из алюминиевого сплава

• Обеспечивают высокую скорость хода судна

• Ускорение более высокое, чем у других типов винтов

• Эффективность на малых скоростях хода низкая



Рис.1. Внешний вид винто-рулевого комплекса судна. Источник



Четырехлопастной гребной винт


• Стоимость изготовления выше, чем у трехлопастных винтов

• Изготавливаются из сплавов нержавеющей стали

• Имеют более высокую прочность и выносливость

• Хорошо работают и при малых скоростях хода

• Обеспечивают лучшее удержание на курсе в суровую погоду

• Обеспечивают большую экономию топлива, чем винты других типов


Пятилопастной гребной винт


• Стоимость изготовления самая высокая из всех типов гребных винтов

• Уровень вибраций самый минимальный из всех типов гребных винтов

• Лучше удерживают судно на курсе в бурном море


Шестилопастной гребной винт


• Стоимость изготовления высокая

• У шестилопастных винтов область индуцированного давления над винтом меньше

У крупных контейнеровозов, как правило, пяти- и шестилопастные гребные винты


B) Классификация по шагу винта:


Шаг гребного винта можно определить как перемещение, вызванное каждым круговым поворотом винта на 360 градусов.


Винт фиксированного шага (ВФШ)


Лопасти ВФШ стационарно закреплены на ступице. Гребные винты фиксированного шага литые, и позиция лопастей, а значит и шаг винта постоянны и не могут быть изменены в процессе эксплуатации винта. Такие винты обычно изготавливают из медных сплавов.


ВФШ прочны и надежны, поскольку не содержат механических деталей и гидравлики, в отличие от винтов регулируемого шага (ВРШ). Стоимость изготовления, монтажа и эксплуатации значительно ниже, чем у ВРШ. Однако маневренность судна с ВФШ ниже, чем у судна с ВРШ.  Винты данного типа устанавливают на судах, не требующих высокой маневренности.


Рис.2. Внешний вид основных конструкций гребных винтов (слева - ВФШ, справа – ВРШ). Источник



Винт регулируемого шага (ВРШ)



У ВРШ возможно менять шаг гребного винта за  счет поворота лопасти вокруг вертикальной оси с использованием механических компонентов и гидравлики. Это позволяет избавиться от оборудования, необходимого для реверса. Повышается маневренность судна и эффективность работы двигателя.


Недостатком является возможность протечек гидравлики и загрязнения водной среды маслом. Кроме того, такой гребной винт сложен в изготовлении и монтаже на судне, а также требует особого внимания при эксплуатации судна.


Эффективность ВРШ несколько ниже, чем у ВФШ тех же размеров из-за большей ступицы, в которой нужно размещать механизм поворота лопастей и гидравлику. А гребные винты, как правило, более эффективны с увеличением  их диаметра.


Для повышения эффективности работы гребные винты снабжают специальными насадками. Такие винты включают помимо самого винта кольцевую насадку, внутри которой размещается гребной винт. Винты с насадками успешно используются при необходимости создания дополнительного упора на малых скоростях хода. Обычно винты этого типа используются на буксирах-якорезаводчиках, на рыболовных траулерах, где за счет насадок обеспечивается от 40 до 50% упора винта при малых и близких к нулю скоростях хода. Иногда насадки делают поворотными. Но все это устройства, повышающие эффективность работы традиционных гребных винтов.

Эффективность работы винто-рулевого комплекса может повышаться за счет добавления деталей как перед винтом, так и позади гребного винта. Добавление таких деталей в виде плавников или ребер является одним из способов снижения потерь мощности и экономии топлива. Большинство подобных устройств проходят предварительные испытания на моделях с тщательным замером всех характеристик и параметров перед установкой их на гребные винты коммерческих судов. Потери мощности винта, как правило, связаны с образованием спутных вихрей, устранить которые, и пытаются с помощью добавления таких деталей. Целью подобных инноваций является создание наиболее благоприятных условий для работы гребного винта. Насадки, плавники, сопла, бульбы и другие устройства используются для снижения требуемой мощности и повышения скорости судна.

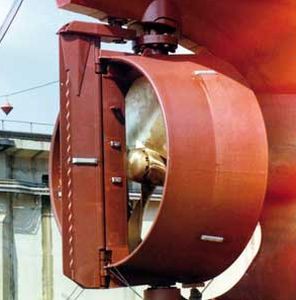

Рис.3. Внешний вид кольцевой насадки на винт (Kort Nozzle). Источник



Кольцевые насадки являются наиболее старым видом устройств, повышающих эффективность работы гребного винта. Такие насадки были изобретены немецким инженером Людвигом Кортом в 1930-е гг. и называются насадками Корта или кольцевыми насадками. В наши дни подобные насадки также продолжают использоваться на судах, где при малых скоростях хода требуется повышенный упор гребного винта.



Насадка Мьюиса (Mewis Duct) и полупреднасадка проф. Шнееклюта (Wake Equalizing Duct - WED)



Рис.4. Внешний вид насадки Мьюиса (слева) и полупреднасадка профессора Шнееклюта. Источник




Рис.5. Полупреднасадка профессора Шнееклюта. Источник



Насадка Мьюиса и полупреднасадка проф. Шнееклюта являются двумя примерами устройств, устанавливаемых перед гребным винтом, использование которых основано на опыте, полученном при исследованиях и эксплуатации насадок Корта. Эти устройства используются на крупных коммерческих судах. Со времени ввода на рынок в 2010 г. насадка Мьюиса привлекла внимание как судовладельцев, так и судостроителей. Насадкой на настоящий момент оснащены 62 судна, и еще для 250 судов заказана установка данного устройства. Устройство используется на танкерах, балкерах и фидерных контейнеровозах.


Полупреднасадка проф. Шнееклюта была изобретена в 1980-х гг. С тех пор устройство применялось на 1500 судах океанского плавания. Это устройство идеально подходит для судов с полными обводами, таких как танкеры и контейнеровозы, эксплуатируемые при средней скорости хода 19 узлов. Проф. Шнееклют анонсировал экономию топлива в размере 12%, но на практике результаты были более скромными, хотя и значительными. Годовая экономия топлива в размере всего 3,5%  на деле для контейнеровоза грузовместимостью 2500 ДФЭ означает ежегодную экономию 550 т топлива, а это представляет весьма существенную экономию для транспортной компании.

Статор с лопатками на ступице гребного винта




Рис.6. Внешний вид статора с лопатками на ступице гребного винта (Pre-swirl Stator). Источник



Для повышения эффективности насадки могут монтироваться впереди гребного винта. Корпорация DSME разработала  статор с лопатками на ступице гребного винта, который является альтернативой установке кольцевых насадок и тоннелей.


Разработка устройства, представляющего из себя ряд лопаток статор,а закрепленных в кормовой части корпуса перед гребным винтом, велась в течение десяти лет, и его установка создает дополнительное сопротивление движению судна. Однако создаваемый лопастями несимметричный поток  создает более благоприятные условия для вращения винта и, таким образом, повышает его эффективность.


Так же, как и в случае насадок, данное устройство наиболее эффективно при установке на крупных судах, таких как танкеры и контейнеровозы. Установка первого устройства на крупнотоннажный танкер 3 класса дедвейтом 320000 т, принадлежавший компании Kristen Tankers, позднее переименованной в Maran, показала снижение потребления топлива на 4% и небольшое увеличение скорости. Крупная европейская судоходная компания заказала установку этих систем на 10 принадлежащих ей судов класса "Post-panamax" и сообщила об уменьшении потребления топлива и сокращении выбросов в результате этого.


Настолько же эффективны и доступны в установке и эксплуатации, устройства размещаемые за гребным винтом. Два из этих устройств - крыльчатая наделка с прямыми лопастями на ступице гребного винта (Propeller Boss Cap Fin - PBCF) и крыльчатая наделка с изогнутыми лопастями  на ступице гребного винта (Propeller Cap Turbine - PCT) могут заменять обычный обтекатель гребного винта. Оба устройства используют вихревые потоки, образующиеся при вращении винта, для повышения его эффективности.


Рис.7. Внешний вид крыльчатой наделки с прямыми лопастями  на ступице гребного винта (Boss Cap Fins). Источник



Крыльчатая наделка с прямыми лопастями на ступице гребного винта представляет собой закрепленные на обтекателе винта прямые лопасти, а в крыльчатой наделке с изогнутыми лопастями на обтекателе устанавливаются искривленные лопасти.


Впервые устройство PBCF было изготовлено в конце 80-х гг. и с тех пор было установлено более 2000 устройств, которые, по заявлениям экспертов, обеспечивают экономию в 3-5%. Однако на малых скоростях эффективность данных устройств снижается.


Так же как и системы, размещаемые перед гребным винтом, PBCF и PCT являются относительно недорогими и несложными системами, которые могут монтироваться в дополнение к уже установленной пропульсивной системе. А, по утверждениям экспертов, окупаемость инвестиций в PBCF составляет один год, при том, что установка устройства на винт может быть произведена в течение двух дней без захода судна в сухой док.


Таким образом, за счет установки этих простых легко монтируемых устройств может достигаться экономия топлива. А поскольку стоимость топлива растет, то эти системы обеспечивают быструю окупаемость, заняв за счет этого свою долю рынка.


Системы, размещаемые в дополнение к гребным винтам, старых и новых типов позволяют уменьшить расходы судовладельцев и судовых операторов без необходимости сдавать на слом старые суда и инвестировать в новые экологичные проекты.

Автор: Олег Губарев
